在.net c#中使用Graphics绘制折线报表

版权：原创更新时间：1年以上

[该文章底部包含文件资源,可根据自己情况,决定是否下载资源使用,时间>金钱,如有需要,立即查看资源]

在数据可视化领域，折线图是一个非常常见的图形类型，它能够非常清晰地展示数据的趋势和变化。在.net c#中，可以使用Graphics类创建坐标系，并在上面绘制折线。

以下是使用Graphics类绘制折线的代码示例：

private void DrawLineChart()
{
    // 初始化Graphics类和画笔Pen对象
    Graphics g = this.CreateGraphics();
    Pen pen = new Pen(Color.Red, 2f);

    // 创建点数组，表示折线各个点的坐标
    Point[] points = new Point[5];
    points[0] = new Point(50, 50);
    points[1] = new Point(100, 80);
    points[2] = new Point(150, 100);
    points[3] = new Point(200, 150);
    points[4] = new Point(250, 200);

    // 绘制坐标系
    g.DrawLine(new Pen(Color.Black, 1f), new Point(30, 250), new Point(350, 250));
    g.DrawLine(new Pen(Color.Black, 1f), new Point(30, 250), new Point(30, 30));

    // 绘制折线
    for (int i = 1; i < points.Length; i++)
    {
        g.DrawLine(pen, points[i - 1], points[i]);
    }

    // 添加标题和注释
    Font font = new Font("宋体", 12f);
    g.DrawString("折线图", font, Brushes.Black, new PointF(150, 15));
    g.DrawString("(单位：万元)", font, Brushes.Black, new PointF(310, 230));

    // 释放资源
    pen.Dispose();
    font.Dispose();
    g.Dispose();
}

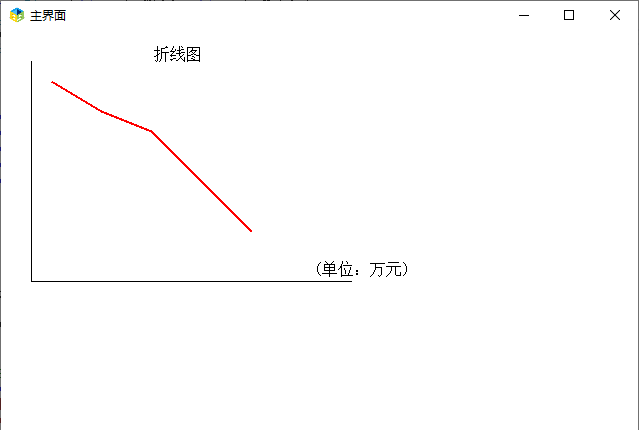

在上面的代码中，首先初始化了Graphics类和画笔Pen对象。然后，创建了一个点数组，表示折线各个点的坐标。接下来，使用DrawLine方法绘制了坐标系。然后，使用for循环和DrawLine方法绘制折线。最后，添加了标题和注释，并释放了占用的资源。

值得注意的是，在绘制坐标系前绘制了横轴和纵轴。可以通过设置DrawLine方法的两个参数，定义起点和终点的坐标。在实际应用中，可以根据实际数据的范围，定义横轴和纵轴的间距。
